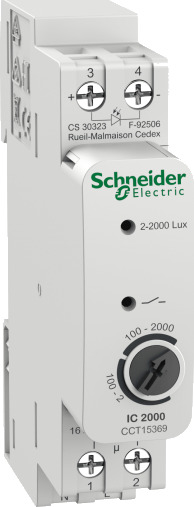

Schneider Electric CCT15369 Skumringsrelé 230 V Belysning

Schneider Electric CCT15369 skumringsrelé 230 V med utendørs lyssensor

Automatiser belysningen med Schneider Electric Acti9 IC2000d CCT15369. Skumringsreléet registrerer lysnivået ute og slår belysningen av eller på når den justerbare terskelverdien på 2–2000 lux nås. Enheten er beregnet for 230 V AC, kan monteres på TH35 DIN-skinne og har en maksimal koblingskapasitet på 16 A.

CCT15369 – automatisk lysstyring etter dagslys

Dette skumringsreléet passer godt til blant annet fasadebelysning, gårdsplass, inngangsparti, parkeringsområde og annen utendørsbelysning som skal følge lysforholdene. Du slipper å huske å slå lyset på om kvelden eller av om morgenen – sensoren gjør jobben automatisk. Terskelverdien kan justeres etter ønsket lysnivå, slik at belysningen aktiveres når det faktisk blir mørkt.

• Justerbart lysnivå: 2–2000 lux
• Nominell spenning: 230 V AC, 50/60 Hz
• Maksimal koblingskapasitet: 16 A ved 250 V AC, cos φ = 1
• Forsinket kobling: på etter cirka 20 sekunder og av etter cirka 80 sekunder
• Kontakt: tørrkontakt
• Montering: TH35 DIN-skinne med DIN-feste
• Sensor: lyssensor for utendørs bruk

Praktisk og driftssikker konstruksjon

Forsinkelsen ved inn- og utkobling bidrar til å hindre unødvendig blinking når lysnivået varierer kortvarig, for eksempel ved skyer, billys eller annen midlertidig belysning. Reléet har skruterminaler for stive eller fleksible ledere med tverrsnitt på 0,5–2,5 mm², og den kompakte bredden på cirka 18 mm gjør at det tar liten plass i sikringsskapet.

Schneider Electric CCT15369 er produsert i Europa og har kapslingsgrad IP20 for selve apparatet. Den separate utendørssensoren har kapslingsgrad IP55, mens isolasjonsklassen er klasse II og overspenningskategorien er klasse III. Reléet er spesifisert for omgivelsestemperaturer fra −30 til +55 °C og opptil 90 % relativ luftfuktighet uten kondens.

Tekniske spesifikasjoner for Schneider Electric CCT15369

• Merke: Schneider Electric
• Produktserie: Acti9 IC2000d
• Varenummer/modell: CCT15369
• Leverandørens varenummer: 1475896
• Mål: 85,5 × 18 × 67 mm (L × B × H)
• Vekt: 111 g
• Tilkobling: skruterminaler
• Nøyaktighet: 0,25 sekunder per dag ved 25 °C
• Gangreserve: 10 år
• EAN: 3606489524616

Skumringsreléet skal kobles og monteres i henhold til gjeldende forskrifter. Fast elektrisk installasjon bør utføres av autorisert elektroinstallatør.
