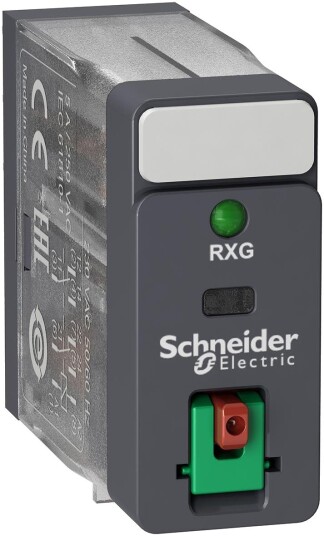

Schneider Electric Relé RXG22B7

Zelio RXG er en serie pin-reléer som med en bredde på 16 mm og sterke pinner er kompatible med andre merker i bransjen. Reléene er tilgjengelige med enten 1 C/O ved 10A eller 2 C/O-kontakter ved 5A, og kan velges med eller uten testknapp og innebygd LED. Det er mulig å sette inn en beskyttelsesmodul (diode, varistor eller RC-link) direkte i relébasen om nødvendig. Stikkontaktene RGZE1S35M og RGZE1S48M har separate terminaler for forsyning og kontaktsett, noe som gjør det enkelt og oversiktlig å feilsøke reléene. RXG22B7 har 2 C/O AgSn-kontakter på 5A og innebygd testknapp og LED. Testknappen kan aktiveres midlertidig ved å trykke på den røde knappen og slås på med makt ved å vippe den grønne delen opp. Rett over testknappen er det en mekanisk indikator der et oransje merke viser om reléet er trukket. Samtidig vil en grønn LED på forsiden indikere at det er strøm til reléet. I tillegg er det en påmontert merkeplate hvor reléet kan merkes. Reléet har en levetid på 100 000 koblingsoperasj
