Wago-klemmer og koblingsklemmer: Finn riktig serie til jobben
En Wago-klemme er en koblingsklemme som låser lederen med fjærkraft i stedet for skrue, slik at du kobler uten skrutrekker og uten å etterstramme. På Prisradar sammenligner du over 150 koblingsklemmer fra flere butikker, med priser fra rundt 100 kr.
Tre ting avgjør valget: antall ledere klemmen tar, om lederen er fast eller fleksibel, og hvilken byggehøyde du har plass til i boksen. Velg 221-serien med hendel når du kobler både faste og fleksible ledere og vil kunne åpne koblingen igjen. Velg innstikkklemmer i 2273-serien når du bare har faste ledere og trenger lav byggehøyde, og 243-mikroklemmene når du jobber med tynne ledere i signal- og lysstyringsanlegg.
Klemmen holder lederen med fjærkraft i stedet for skrue. Du avisolerer lederen etter målet som står på klemmen, fører den inn og lukker hendelen på 221-serien. På innstikkklemmer trykkes lederen rett inn. Koblingen kan åpnes igjen, slik at klemmen kan brukes om igjen ved feilsøking.
Klemmene selges som installasjonsmateriell merket etter gjeldende produktstandard. Det avgjørende er at du bruker klemmen innenfor ledertypen og tverrsnittet den er merket for, og at arbeid på fast anlegg utføres av en registrert installasjonsvirksomhet. Sjekk merkingen på klemmen og databladet før montering.
Ja, klemmene er laget for skjøting i koblingsboks når de brukes etter merkingen og monteres i egnet boks eller holder. Selve arbeidet i det faste anlegget skal likevel utføres av registrert installatør. Kjøper du klemmene selv, kan installatøren bruke dem i jobben.
Strømstyrken står trykt på klemmen og i databladet, og varierer med serien og tverrsnittet. 221-serien er merket for 32 A. Mikroklemmene i 243-serien er beregnet på langt lavere strøm i signalkurser. Sammenlign alltid merkingen mot vernet på kursen før du kobler.
Tell lederne som møtes i samme punkt, inkludert tilførsel og videreføring. To ledere gir en ren skjøt, tre ledere dekker en vanlig avgrening, og fem ledere brukes ofte i fordelingspunkt. Trenger du flere, finnes 773-106 med seks ledere og 221-430 med ti.
På Prisradar starter prisene rundt 100 kr for vanlige pakninger med koblingsklemmer, mens større sortimentskrin ligger opp mot 1459 kr. Prisen per klemme faller tydelig i pakninger på 50 og 100 stykk. Sammenlign flere butikker på samme artikkelnummer før du bestiller.
Relaterte artikler
Hva er en Wago-klemme?
En Wago-klemme er en koblingsklemme der fjærkraft holder lederen på plass. Du avisolerer, fører lederen inn og lukker hendelen. Klemmen kan åpnes igjen, så samme kobling kan brukes om igjen ved feilsøking eller ombygging av kursen. Kategorien er en del av installasjonsmateriell.
Antall ledere avgjør modellvalget
Antall ledere er det første valget, fordi hver klemme skjøter et fast antall ledere i samme punkt. Utvalget dekker alt fra en enkel toleders skjøt til mikroklemmer med åtte ledere for signalanlegg.

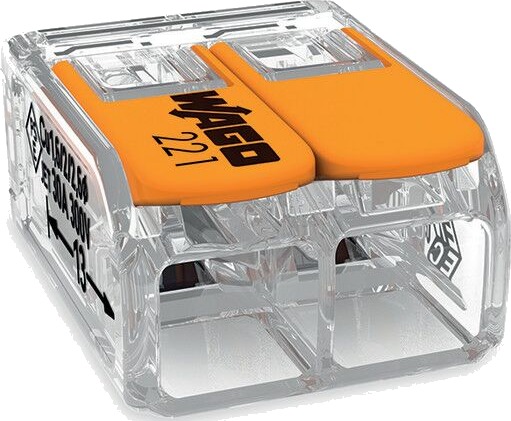

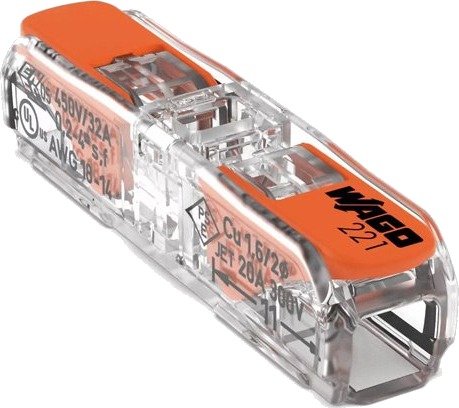

- 2 ledere: 221-412, 221-612 og skjøteklemmen Wago 221-2411

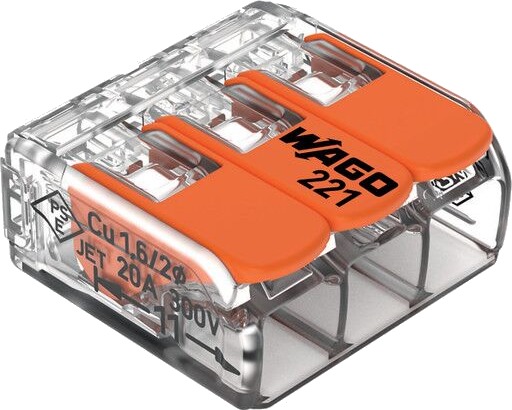

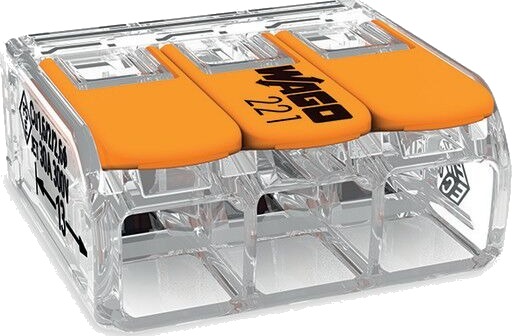

- 3 ledere: 221-413 og 221-613

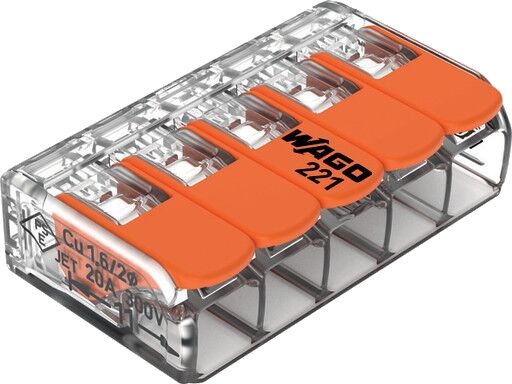

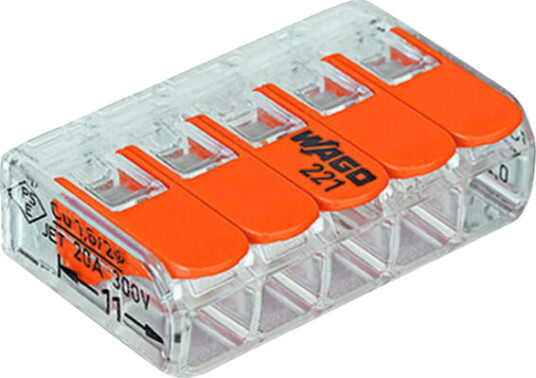

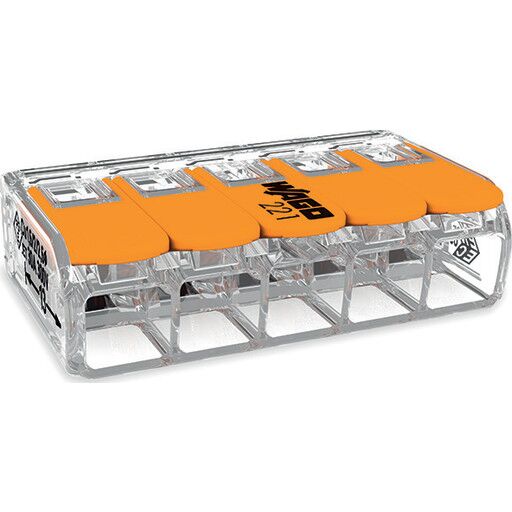

- 5 ledere: 221-415, 221-615 og 2273-205
- 6 ledere: 773-106

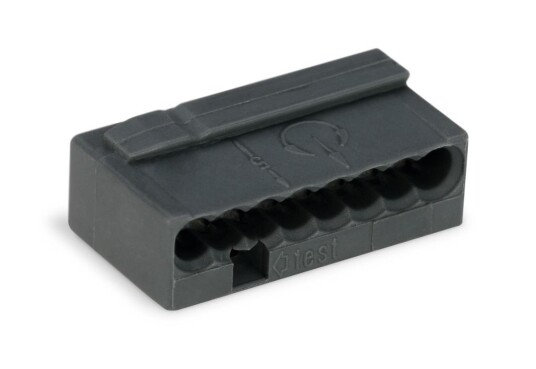

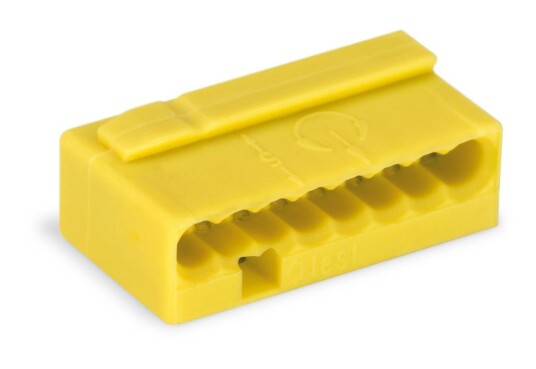

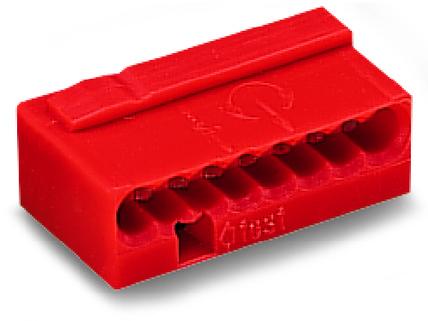

- 8 ledere: 243-serien i mikroutførelse
- 10 ledere: innstikkklemmen 221-430
Fast eller fleksibel leder
221-serien har hendel og tar både faste og fleksible ledere. Innstikkklemmer uten hendel er beregnet på faste ledere. Har du fleksibel kordel i en lampeutkobling, velger du derfor hendelmodell framfor innstikkmodell.
Seriene i utvalget: 221, 2273, 243 og 224
Seriene skiller seg på låsemekanisme, byggehøyde og antall ledere. Tabellen sammenligner de fire seriene som går igjen i utvalget, slik at du ser hvilken som passer til koblingsboksen din.
| Serie | Antall ledere | Låsing | Typisk bruk |
|---|---|---|---|
| 221 | 2, 3, 5 og 10 (221-430) | Hendel, kan åpnes | Koblingsboks med både faste og fleksible ledere |

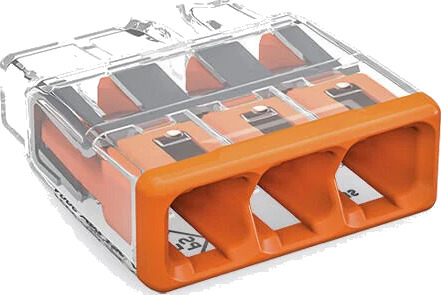

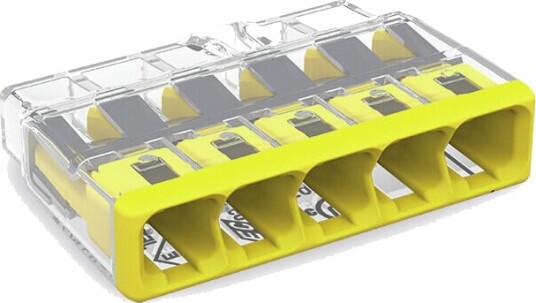

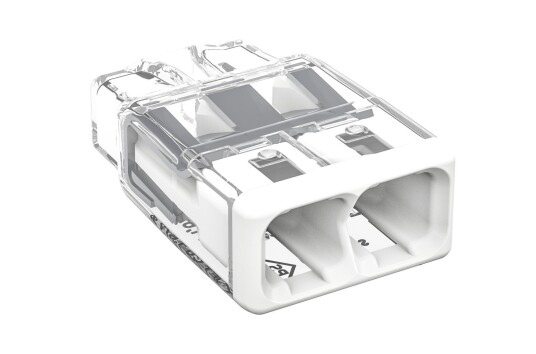

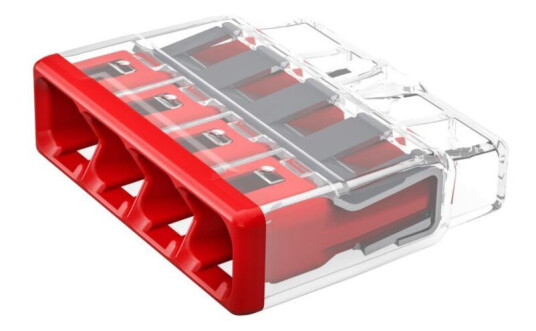

| 2273 og 2773 | 2 til 5 | Innstikk | Faste ledere der byggehøyden er knapp |

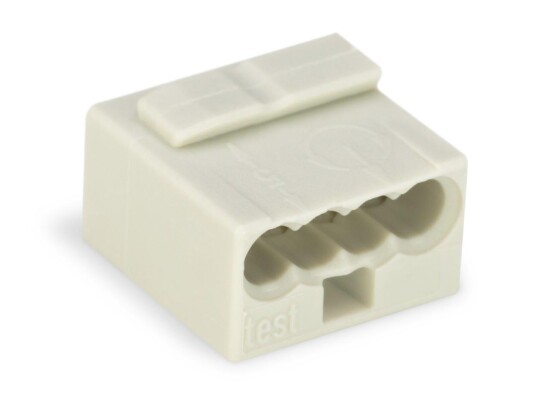

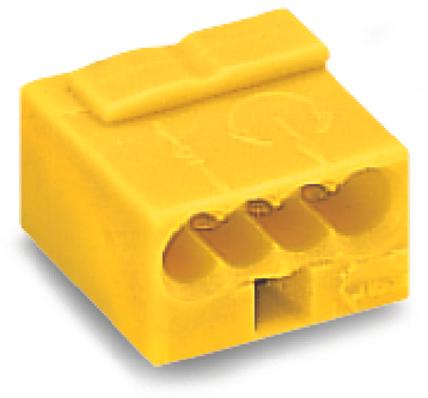

| 243 | 4 og 8 | Innstikk, mikro | Tynne ledere i signal- og lysstyringsanlegg |

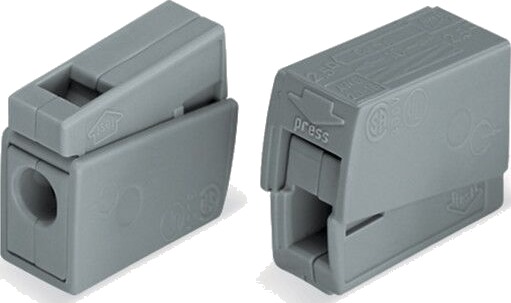

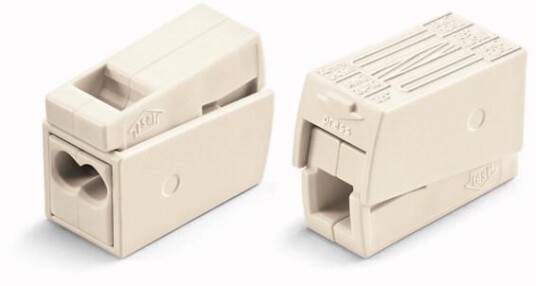

| 224 | 2 | Innstikk | Lampetilkobling med 2,5 mm² leder |
Holdere, skinnefeste og fordelingsblokker

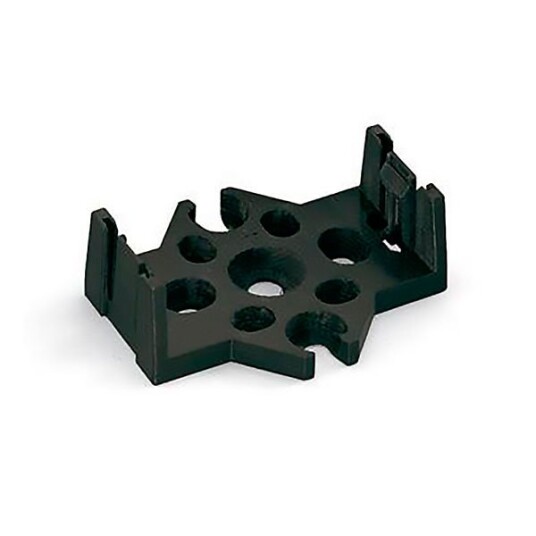

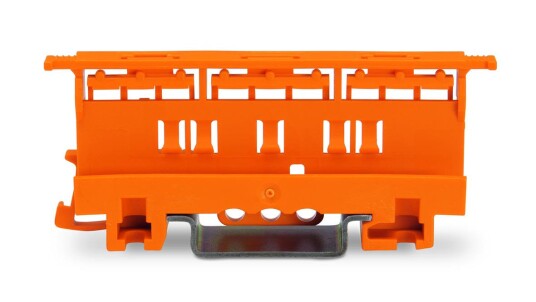

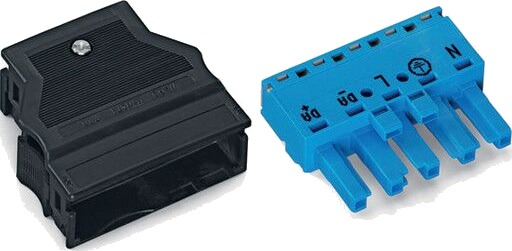

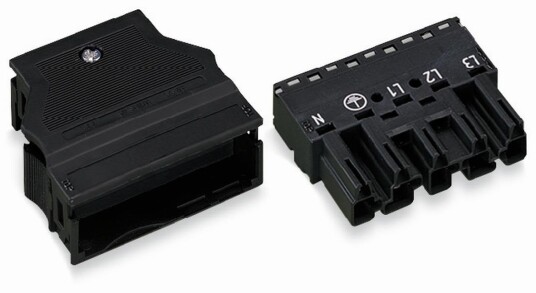

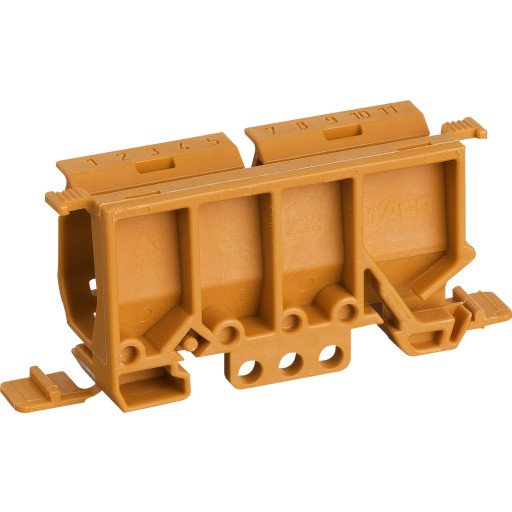

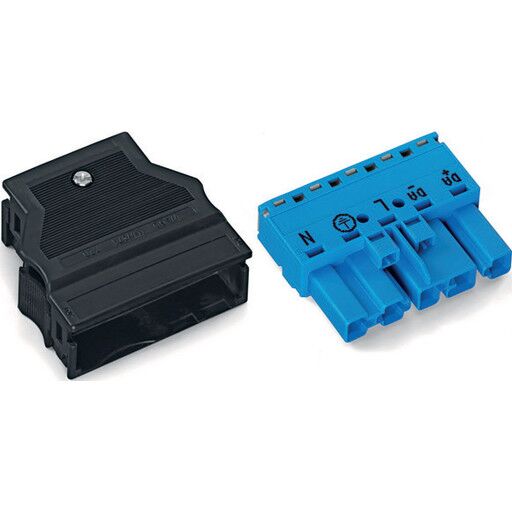

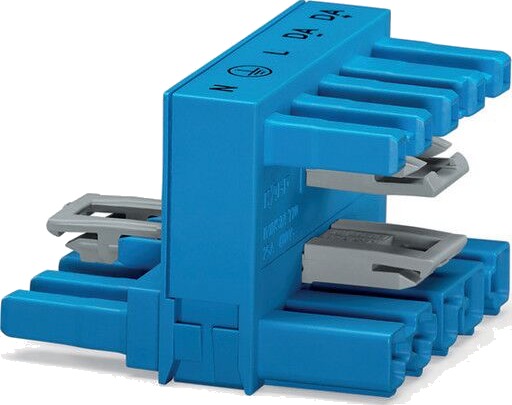

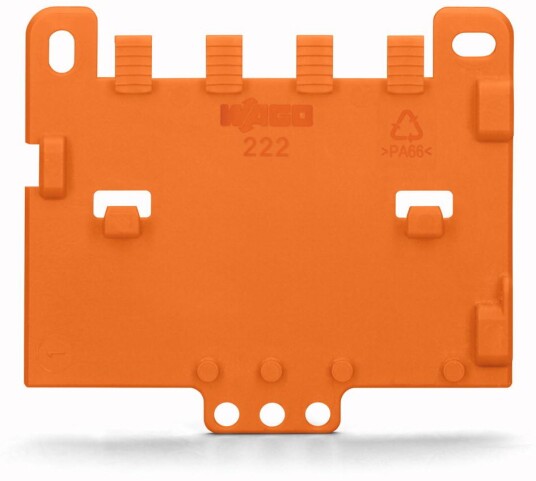

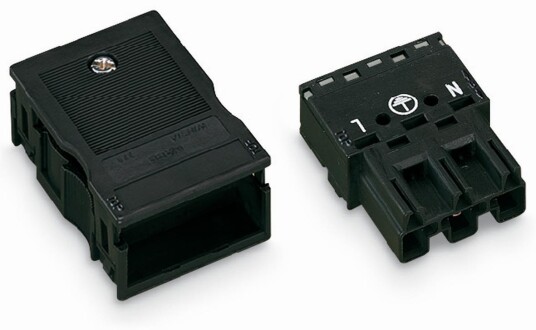

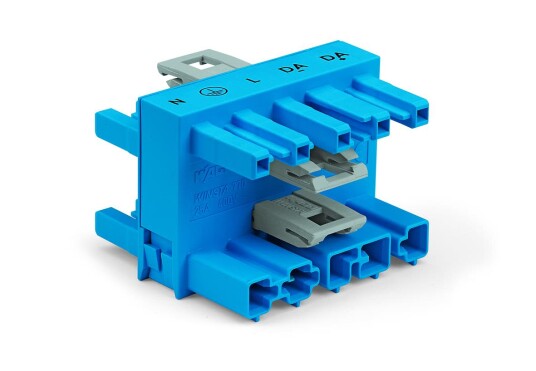

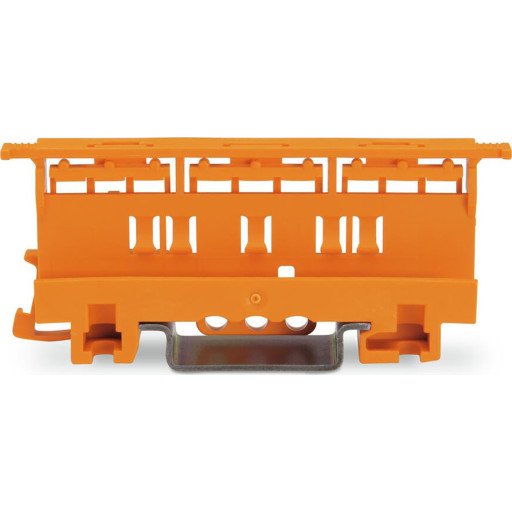

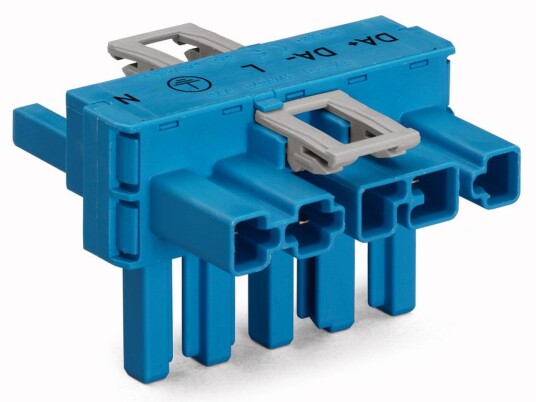

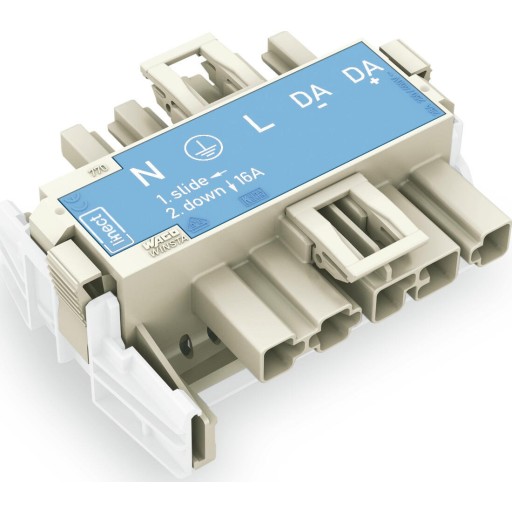

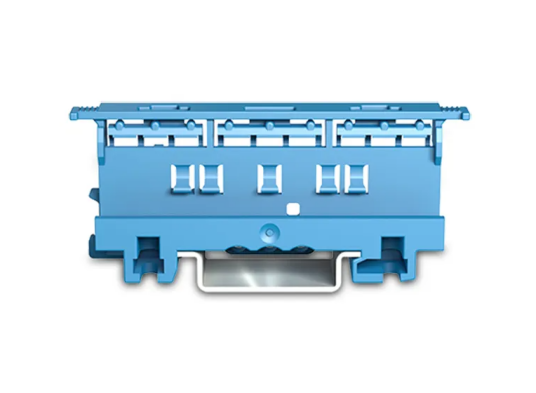

Tilbehøret fester klemmene der de skal sitte. Holdere for 221- og 222-serien klipses på DIN-skinne, monteringsplaten Wago 772-260 skrus fast i boksen, og 770-serien dekker fordelingsblokker og plugger for DALI-anlegg.
Løs pakning eller sortimentskrin

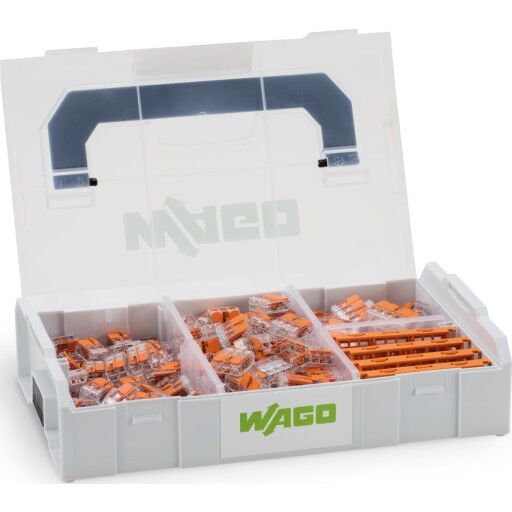

Klemmene selges både i 5-pakning og i større pakninger på 50 og 100 stykk. Sortimentskrinet for 221-serien og L-BOXX Mini samler flere størrelser i én eske. Det er praktisk når du ikke vet på forhånd hvor mange ledere hvert punkt får.
Hvilken klemme passer for hvem?
Elektrikeren som kobler i boks hele dagen velger 221 med hendel, fordi koblingen kan åpnes ved feilsøking. Den som setter opp mange like punkter sparer plass med innstikkklemmer. Jobber du med lys- og signalstyring, er 243-mikroklemmene og 770-fordelingsblokkene mer aktuelle.
Regelverket for arbeid på fast anlegg
Arbeid på fast elektrisk anlegg skal utføres av en registrert installasjonsvirksomhet. Enkelte oppgaver, som å bytte deksel på en bryter, kan du gjøre selv, mens skjøting inne i koblingsboks regnes som arbeid på anlegget. Selve kjøpet av klemmer er fritt.
Priser og utvalg på Prisradar
På Prisradar sammenligner du over 150 koblingsklemmer fra flere butikker. Prisene starter rundt 100 kr for vanlige pakninger og går opp mot 1459 kr for de største sortimentskrinene. Vil du utenfor Wago, finner du koblingsklemmer fra andre merker i samme utvalg.
