Analog EKG sensor for Arduino AD8232 og pulsmåling

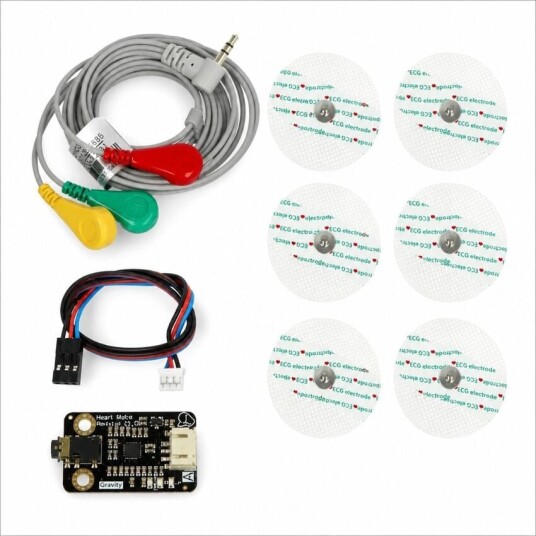

Analog EKG-sensor for Arduino og læring med biosignalerDenne analoge EKG-sensoren er laget for prosjekter der Arduino eller en annen mikrokontroller skal lese elektrisk aktivitet fra hjertet som et analogt signal. Modulen bygger på AD8232-kretsen og passer godt til undervisning, prototypebygging og demonstrasjoner av hvordan fysiologiske signaler kan samles inn, filtreres og visualiseres.EKG-signal fra hjertet til analog inngang.Utgangen kobles til en A/D-inngang, for eksempel en analog inngang på Arduino. Signalet kan deretter vises i Arduino IDEs Serial Plotter, logges til en datamaskin eller brukes som inngang i egne kodeeksempler. Produktet er ikke beregnet for medisinsk diagnostikk eller behandling. Hvordan sensoren fungererSensoren bruker AD8232 for å forsterke og bearbeide svake biopotensialer fra elektrodene. Kretsen er laget for å redusere støy og gjøre PR- og QT-intervaller lettere å observere i et eksperimentelt oppsett, forutsatt riktig plassering av elektroder og et rolig målemiljø.Analog pulssensor med 0 til 3,3 V utgangssignal.Modulen drives fra 3,3 til 6 V, mens utgangen ligger i området 0 til 3,3 V. Strømforbruket på under 10 mA gjør den enkel å bruke i kompakte laboratorieoppsett og bærbare prototyper, så lenge prosjektet er laget for demonstrasjon og utvikling.Bruksområder for EKG-sensorenSensoren åpner for flere interessante prosjekter innen elektronikk, programmering og signalforståelse:Undervisning i biosignaler: vis hvordan elektrisk aktivitet i kroppen kan bli til et målbart analogt signalArduino-laboratorium: koble sensoren til en analog inngang og sammenlign rådata, filtrering og grafvisning i Serial PlotterPulsstyrte interaksjoner: bygg prototyper der lys, lyd eller skjermgrafikk reagerer på registrert rytme, med tydelig teknisk avgrensningDatainnsamling og signalbehandlin bruk måledata til å øve på innsamling, støyreduksjon og enkel analyse av EKG-kurverProsjektpresentasjoner: lag en demonstrasjon av analog måling, A/D-konvertering og visualisering for skole, kurs eller skaperverkstedTilkobling og programvareDen analoge utgangen kobles til mikrokontrollerens A/D-inngang. For Arduino kan signalet visualiseres direkte i Serial Plotter, og det finnes eksempeloppsett for både innsamling av EKG-data og beregning av puls i BPM med egnet bibliotek.EKG-modul for Arduino-prototyper og signalvisualisering.Sensoren passer best når målet er å forstå signalvei, programvarebehandling og visuell presentasjon. Den bør brukes med korte ledninger, god kontakt mot elektrodene og forsiktig håndtering av måledata.Spesifikasjoner Modell SEN0213 Hovedkrets AD8232 Driftsspenning 3,3-6 V DC, 5 V anbefalt Utgangssignal Analogt EKG-signal Utgangsspenning 0-3,3 V Strømforbruk <10 mA Grensesnitt PH2.0-3P Modulmål 35 × 22 mm PakkeinnholdModul med AD8232-basert pulsmålerSondeKabel med tre tilkoblinger6 biomedisinske sensorerTilkoblingskabel for IO-utvidelseskort
