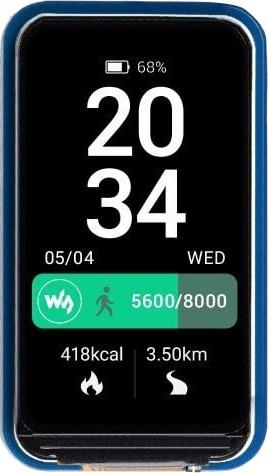

LCD IPS skjerm 1,47" 172x320px SPI grensesnitt rundede hjørner

IPS-skjermmodul med høy fargedybde og kompakt størrelse Denne LCD IPS-skjermen har en diagonal på 1,47 tommer og en oppløsning på 172 × 320 piksler. Displayet viser opptil 262 000 farger (262K RGB), noe som gir et klart og fargerikt bilde selv på den lille skjermflaten. Modulen har rundede hjørner, og den aktive visningsflaten måler 17,39 × 32,35 mm – et format som egner seg godt til kompakte prosjekter der plassen er begrenset. SPI-kommunikasjon med kun fire signallinjer. Modulen bruker et 4-linjers SPI-grensesnitt for kommunikasjon med en mikrokontroller. Det betyr at du trenger få I/O-pinner, noe som er en fordel i prosjekter der mange komponenter deler de tilgjengelige portene. Klokke- og datalinjer (CLK og DIN) overfører bildeinformasjonen, mens CS og DC styrer henholdsvis chipvalg og kommando/data-modus. Forsyningsspenningen er 3,3 V eller 5 V, noe som gjør modulen fleksibel i oppsett med ulike logikknivåer. Strømforbruket ligger på omtrent 47 mA ved 3,3 V drift, og bakgrunnsbelysningen drives av tre hvite LED-er i parallell. Kompatibilitet med mikrokontrollerplattformer LCD-modul kompatibel med Arduino, Raspberry Pi og STM32. Skjermen er testet og dokumentert for bruk med alle tre plattformene. Produsenten leverer ferdigskrevne demoer og biblioteker, slik at du kan vise tekst, figurer og bilder med noen få linjer kode. På en Arduino Uno kobles DIN til D11 (MOSI), CLK til D13 (SCLK), CS til D10, DC til D7, RST til D8 og BL til D9. VCC kan gå til 5 V-pinnen. Eksempelkoden kan åpnes direkte i Arduino IDE, og skjermen initialiseres med noen få funksjoner fra det medfølgende biblioteket. For Raspberry Pi brukes BCM-pinnene via SPI0. Modulen støtter programmeringsspråkene C og Python, og demokoden dekker tegnefunksjoner, bildevisning og tekstutskrift. På STM32 kobles modulen til SPI-bussen via PA5/PA7, og produsenten tilbyr et HAL-basert eksempelprosjekt. Programmering og grafikkfunksjoner Det medfølgende programvarebiblioteket inkluderer funksjoner for å tegne punkter, linjer, rektangler og sirkler, samt for å skrive tekst med ulike skriftstørrelser (8, 12, 16, 20 og 24 piksel høyde). Du kan også vise BMP-bilder ved å konvertere dem til 16-bits fargearray med verktøyet Image2Lcd som produsenten tilbyr. RGB565-fargeformat for ikoner og grafisk brukergrensesnitt. Fargene representeres i RGB565-format, noe som gir 65 536 kombinasjoner per piksel og dekker behovet for ikoner, diagrammer og enkel grafisk brukergrensesnitt. Rotasjon av bildeinnholdet støttes i 0°, 90°, 180° og 270°, slik at du kan tilpasse visningsretningen til innfatningen din. Bruksområder og prosjektideer IPS-skjerm for wearable-prosjekter og kompakte grensesnitt. De rundede hjørnene og den lille størrelsen gjør modulen godt egnet til DIY-smartklokker og armbånd med sanntidsvisning av data. Den lave vekten på bare 2,7 g er en fordel i bærbare prosjekter. Sensorovervåkin vis temperatur, fuktighet eller luftkvalitet fra tilkoblede sensorer direkte på skjermen Navigasjon og statusvisnin bruk displayet som informasjonspanel i robotikk- eller IoT-prosjekter der du trenger kompakt tilbakemelding Spillkonsoll og retrogamin den raske oppdateringsfrekvensen og fargegjengivelsen gjør det mulig å vise enkel 2D-grafikk Brukergrensesnitt for prototyper: vis menyer, knapper og ikoner i prosjekter der du utvikler et eget grensesnitt Undervisning og opplærin lær om SPI-kommunikasjon, grafikkprogrammering og bildebehandling på en visuell og engasjerende måte Teknisk informasjon om driveren ST7789V3 Modulen er bygget rundt driverkretsen ST7789V3, som har et internt RAM-område på 240 × 320 piksler. Siden selve panelet er 172 × 320, brukes bare en del av det interne minnet. Driveren støtter 12-bit (RGB444), 16-bit (RGB565) og 18-bit (RGB666) fargeformater. Eksempelkodene bruker RGB565 som standard. Bred betraktningsvinkel og høy kontrast med IPS-teknologi. Responstiden for panelet er omtrent 30 ms (typisk), og kontrastforholdet er 1500:1. Betraktningsvinkelen er 85° i alle retninger, noe som er karakteristisk for IPS-teknologi – farger og kontrast holder seg stabile også når du ser på skjermen fra siden. Pinnekonfigurasjon VCC Forsyningsspenning (3,3 V eller 5 V) GND Systemjord DIN SPI-datainngang (MOSI) CLK SPI-klokkeinngang (SCLK) CS Chipvalg – aktiveres med lavt nivå DC Data/kommando – høyt for data, lavt for kommandoer RST Tilbakestilling – aktiveres med lavt nivå BL Bakgrunnsbelysning Tekniske spesifikasjoner Modell: Waveshare 22224 Skjermtype: IPS LCD Diagonal: 1,47 tommer Oppløsnin 172 (H) × 320 (V) piksler Farger: 262K RGB Driverchip: ST7789V3 Grensesnitt: 4-linjers SPI Forsyningsspennin 3,3 V eller 5 V Bakgrunnsbelysnin 3 hvite LED-er i parallell Lysintensitet: 600 cd/m² (typisk) Kontrastforhold: 1500:1 Responstid: 30 ms (typisk) Betraktningsvinkel: 85° i alle retninger Pikselpitch: 0,0337 (H) × 0,1011 (V) mm Aktiv visningsflate: 17,39 × 32,35 mm Modulstørrelse: 22,0 × 38,5 mm Driftstemperatur: −20 °C til +70 °C Lagringstemperatur: −30 °
