Trådløs strømforsyningsmodul 5 V / 1 A – induktiv lading

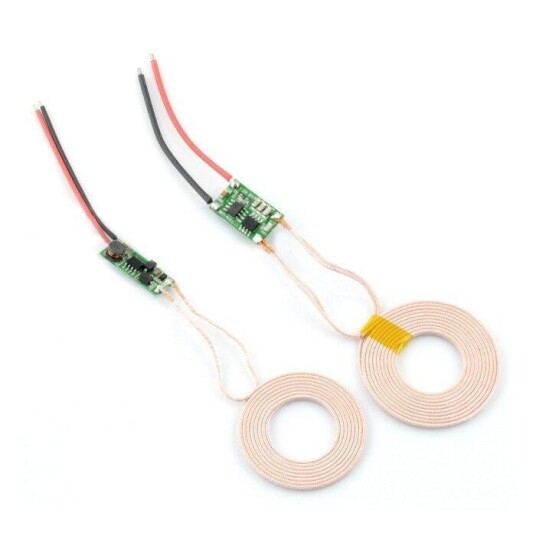

Trådløs strømforsyningsmodul – energioverføring med resonansteknologiDenne modulen fra DFRobot brukermagnetisk resonanskoblingsteknologifor å overføre energi trådløst mellom to spoler. I motsetning til vanlig induktiv kobling, reduserer resonansteknologien energitapet betydelig og oppnår opptil 90 % virkningsgrad. Modulen leverer stabil 5 V spenning med opptil 1 A strøm (maks 1,2 A). Trådløs lading med resonanskoblingTradisjonell induktiv lading mister mye energi som varme. Denne modulen brukerresonansfrekvens mellom sender og mottakersom gjør at energien overføres mer effektivt. Resultatet er mindre varme, høyere effektivitet og stabil strømforsyning – selv ved avstand opp til 10 mm.Isolerte spolerBegge spolene harisolert kobbertråd for sikker trådløs ladingsom beskytter mot kortslutning og gjør modulen trygg å bruke i ulike miljøer. De kompakte dimensjonene gjør det enkelt å integrere modulen i egne prosjekter.Sender og mottakerSettet inneholder to komplette enheter: Sender (transmitter): kretskort med spole – kobles til 5 V strømforsyning. Mottaker (receiver): kretskort med spole – leverer 5 V til enheten din.Begge spolene har ytre diameter 43 mm, indre diameter 20 mm og tykkelse på bare 2,3 mm.Kreative DIY-prosjekter Selvladende RC-bil: Bygg en fjernkontrollert bil som lader seg selv automatisk når den parkeres over en ladestasjon. Monter mottakerspolen under bilen og senderspolen i en ladedokk – ingen kabler, ingen manuell tilkobling. Autonom robot med ladebase: Lag en robot som navigerer tilbake til ladebasen når batterinivået er lavt. Roboten plasserer seg over senderspolen og lader trådløst – perfekt for robotstøvsugere eller overvåkningsroboter. Trådløs Raspberry Pi eller UNIHIKER: Koble mottakeren til 5 V og GND for helt kabelfri drift. Ideelt for væstasjoner, sensornoder eller infoskjermer med rent og minimalistisk design. Vanntett sensorstasjon: Bygg en værsensor i en helt forseglet, vanntett boks. Siden det ikke er behov for ladekontakt, kan boksen være 100 % tett. Roterende display: Skap et motorisert display som roterer kontinuerlig. Strømmen overføres trådløst til den roterende delen, slik at kabler ikke vikler seg opp. POV-display med trådløs strøm: Kombiner modulen med en roterende LED-stripe for å lage et POV-display (Persistence of Vision). Den trådløse strømforsyningen gjør det mulig å spinne displayet fritt. Drone med automatisk ladin Bygg en landingsplattform med senderspole som lader dronen automatisk ved landing – dronen kan fly autonomt over lengre tid. Tips for vellykkede prosjekter Sentrerin Sørg for at sender og mottaker er sentrert over hverandre for maksimal effektivitet. Avstand: Hold avstanden mellom spolene under 10 mm – jo nærmere, jo bedre overføring. Batteribeskyttelse: Bruk en laderegulator (BMS) når du lader Li-Po eller Li-Ion-batterier. Ventilasjon: Ved høy strøm kan spolene bli varme – sørg for god luftsirkulasjon.Tekniske spesifikasjoner Teknologi: Magnetisk resonanskobling Inngangsspennin 5 V Utgangsspennin 5 V ±6 % Utgangsstrøm: 1 A (maks 1,2 A) Effektivitet: opptil 90 % Rekkevidde: 2–10 mm Sender: Ø 43 mm (ytre), Ø 20 mm (indre), tykkelse 2,3 mm Mottaker: Ø 43 mm (ytre), Ø 20 mm (indre), tykkelse 2,3 mm Spoler: isolert kobbertråd
