DC-motorstyring 28V 3A med PWM og hastighetskontroll

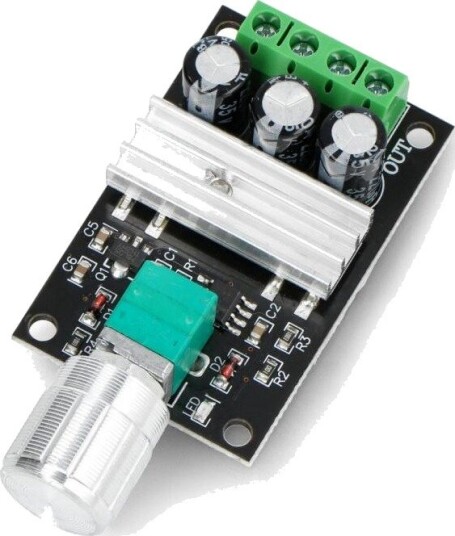

PWM-basert DC-motorstyring med dreieknott Denne kompakte DC-motorkontrolleren gir enkel og trinnløs turtallsregulering av én likestrømsmotor. Hastigheten justeres med en integrert dreieknott (potentiometer) som styrer pulsbreddemodulasjon via en NE555-timer. Kretsen aksepterer driftsspenninger fra 8 V til 28 V og tåler kontinuerlig strøm opptil 3 A. Enkel motorkontroller med NE555-timer og trinnløs PWM-regulering. Modulen har fire ARK-skrukontakter merket Power+ / Power− og Motor+ / Motor−, slik at tilkoblingen gjøres med en skrutrekker uten lodding. Modulen kontrollerer kun hastigheten — rotasjonsretningen bestemmes av polariteten på motortilkoblingen. Bruksområder for DC-motorstyringen Viftehastighetskontroll — reguler turtallet på 12 V eller 24 V kjølevifter i elektronikkskap, 3D-printere eller ventilasjonssystemer Pumperegulering — juster vanngjennomstrømningen i peristaltiske pumper eller små DC-pumper for bevanning og akvarier Modellbygging og RC — trinnløs hastighetskontroll for DC-motorer i modelltog og robotprosjekter Varmetråd og skjæring — styr temperaturen på en kanthal-varmetråd ved å regulere effekten LED-dimming — bruk PWM-utgangen til å dimme 12–24 V LED-striper eller belysning Transportbånd og dreieskiver — enkel fartskontroll av små mekanismer i prototyper og laboratorier Spesifikasjoner Antall kanaler 1 Driftsspenning 8 V til 28 V Maksimal strøm 3 A Styrekrets NE555-timer (PWM) Kontakter ARK-skrukontakter Retningskontroll Nei (kun hastighet) Mål 15,3 × 15,3 mm Pakkeinnhold DC-motorstyring med dreieknott
