IoT Utvidelseskort med WiFi til BBC micro:bit

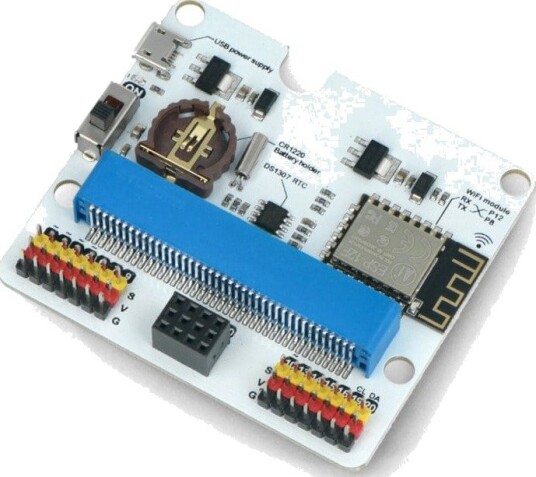

IoT-utvidelseskort for micro:bit med WiFi, RTC og summerDette utvidelseskortet er laget for IoT-prosjekter med BBC micro:bit. Det kombinerer WiFi via ESP8266, I2C- og SPI-kommunikasjon, GVS-utvidelser på I/O-portene, en DS1307 RTC-klokke og en passiv summer. Løsningen gjør det mulig å koble micro:bit trådløst til internett, bruke eksterne komponenter og bygge funksjoner for tidsmåling og lydsignaler.ESP8266-modulen gir kortet trådløs WiFi-tilkoblingPort 19 og 20 brukes for I2C, mens port 14 og 15 brukes for SPIPorter og direkte tilkoblingerKortet kommuniserer med micro:bit via I2C og SPI. I2C-grensesnittet bruker port 19 og 20, mens SPI bruker port 14 og 15. Direkte tilkobling er oppgitt for OLED, BME280 og IIC. GVS-utvidelsene på I/O-portene gjør det mulig å koble til flere komponenter, blant annet LED-er og servomekanismer. Kortet kan også brukes med trinnmotorer som er kompatible med micro:bit-standarden.WiFi, RTC og passiv summerESP8266-modulen gir micro:bit trådløs tilgang til internett via WiFi. Kortet kan konfigureres for fjernstyring av kretsen og tilkoblede enheter, eller for trådløs avlesning av data fra tilkoblede sensorer. Den innebygde DS1307 RTC-klokken gir nøyaktig tidsmåling uten tilkoblet strømforsyning, og angitt batteritype er CR1220.Den passive summeren kan brukes til lydsignaler i programmerte prosjekter. Sammen gir WiFi-modulen, sanntidsklokken og summeren flere funksjoner uten at disse må kobles til som separate moduler.Bruksområder for micro:bit-prosjekterKombinasjonen av nettverkstilkobling, porter og integrerte moduler passer til flere typer IoT- og styreprosjekter: micro:bit-prosjekter med trådløs internettilkobling via WiFi Fjernstyring av en krets og enhetene som er koblet til den Trådløs avlesning av data fra tilkoblede sensorer Styring av LED-er, LED-strips, servomekanismer og kompatible trinnmotorer Tidsstyrte funksjoner og lydsignaler med RTC og passiv summer Strømforsyning og fysisk formatKortet drives med USB 5 V, og maksimal strømstyrke er 800 mA. De ytre målene er 71 x 63 x 23 mm, mens massen er 30 g. Kretskortet har en tykkelse på 1,5 mm og en hulldiameter på 2,4 mm.Spesifikasjoner DC-strømforsyning USB 5 V Maksimal strømstyrke 800 mA Grensesnitt I2C / SPI Direkte tilkobling OLED, BME280 og IIC I2C-porter 19, 20 SPI-porter 14, 15 WiFi-modul ESP8266 RTC-modul DS1307 RTC Batteritype CR1220 Summer Passiv PCB-tykkelse 1,5 mm Hulldiameter 2,4 mm Mål 71 x 63 x 23 mm Masse 30 g
